与普通铁板不同，条纹板是在钢板表面有突起的钢板，用于防滑。
它有时也被称为方格板。
[用于楼梯防滑目的的条纹板]图片来自 维基百科上的数据
[方形图案材料的图像]
[圆形图案材质图片]
如果材料表面有图案（图案形状），例如条纹板，则在从该材料切割零件时，
在某些情况下，需要将模型在零件上的位置与材料相匹配。
SigmaNEST 套料可以满足这些需求。
设置起来非常简单。
首先，准备一个形状，该形状将成为 DXF 文件中的图案。
这一次，我们准备了两种模式形状。
[方形图案]
[圆形图案]
* 也可以使用 SigmaNEST 绘图并输出 DXF。
接下来，注册划线板的材料。
输入材料名称以指定阵列 DXF 文件。
最后，您只需要输入图案的 XY 间距。
[方形图案]
[圆形图案]
现在让我们创建条纹板的一部分。
在这种情况下，我们将使用 SigmaNEST 的标准形状函数来创建零件。
不需要特殊配置。 您只需要指定划线板的材料。

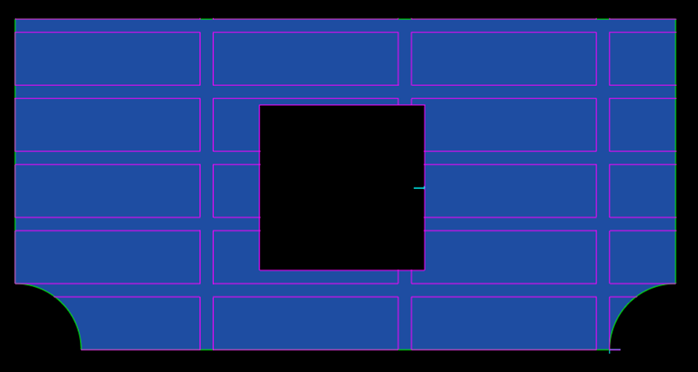

零件现在已形成图案！
图案的起始位置可以通过参数轻松调整。
仅仅通过改变材料，图案也会改变。
现在让我们进行套料。
对于条纹板材料，材料是预先图案化的。

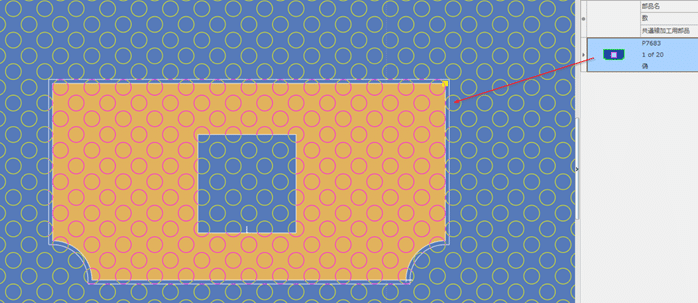

手动套料时，它只能放置在模式匹配的位置。
因此，不可能犯下作错误并意外地在材料和零件之间移动图案。
当然，自动套料也是可能的。
我制作了最后一次套料的视频。
我认为您可以通过在视频中查看来获取图像。
