有几种设置可以确定在零件上放置入射/退刀的位置。 这些设置如下所述。

边缘和中心引入 #

应用引线时，主要考虑两个放置位置。 即边缘或居中。 当引入线位于两个实体的交叉处且它们之间有角度时，将使用边。 中心放置在实体的中心或圆弧上。 对于零件参数引入/引出，您可以通过分别设置边缘和中心引入或勾选选项“中心与边缘相同”来对两者使用相同的引线类型。

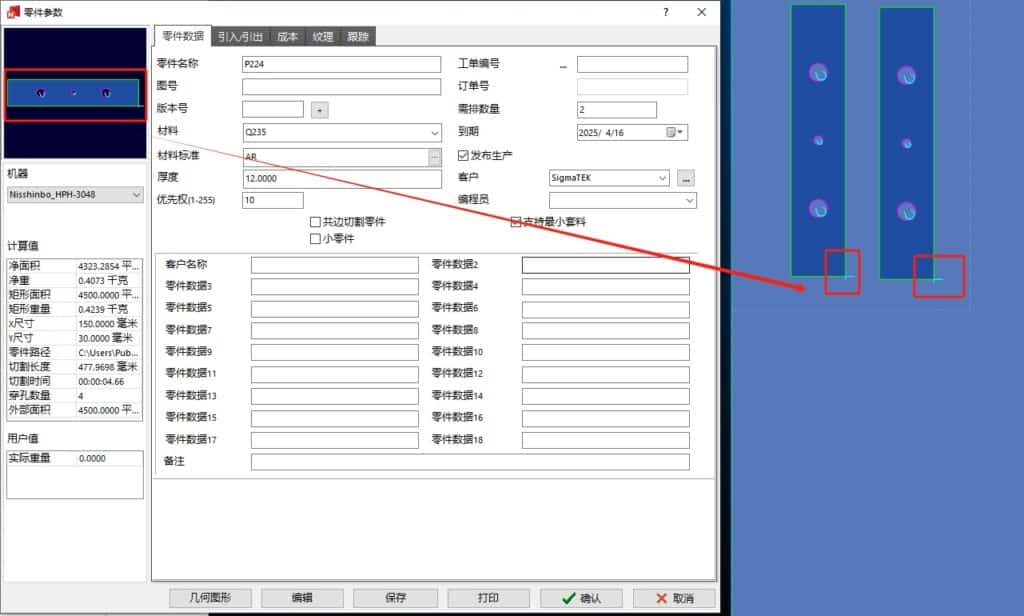

引线位置

引入线的位置决定了穿孔的位置。 如果引线不固定，那么排版时零件如果旋转或定义不同的排版角度，那么引入的位置就会变动。

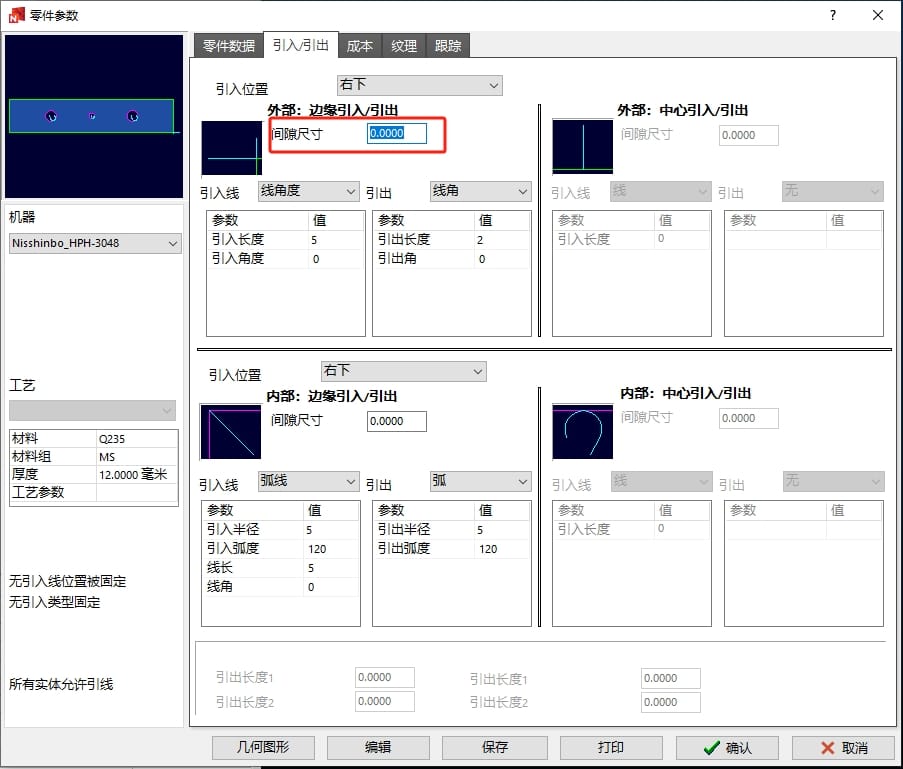

间隙尺寸 #

间隙大小决定了零件的引入和引出之间的距离。 例如，如果输入正间隙大小，则引入引出间不切割。 现在，如果输入负值，则机器将完成切割后继续往前切割出一段（设定的值）。 这确保零件被完全切断，而不会有多余的材料粘附在板材上，比如引线的地方残渣或者气流反冲的毛刺。

引入/引出查找 #

引入/引出通常根据机器、材料和厚度而变化，因为每种机器和材料类型都有不同的设置。 SigmaNEST 可以将引入/引出设置存储在查找表中，并且可以引用这些设置。

使用默认查找值

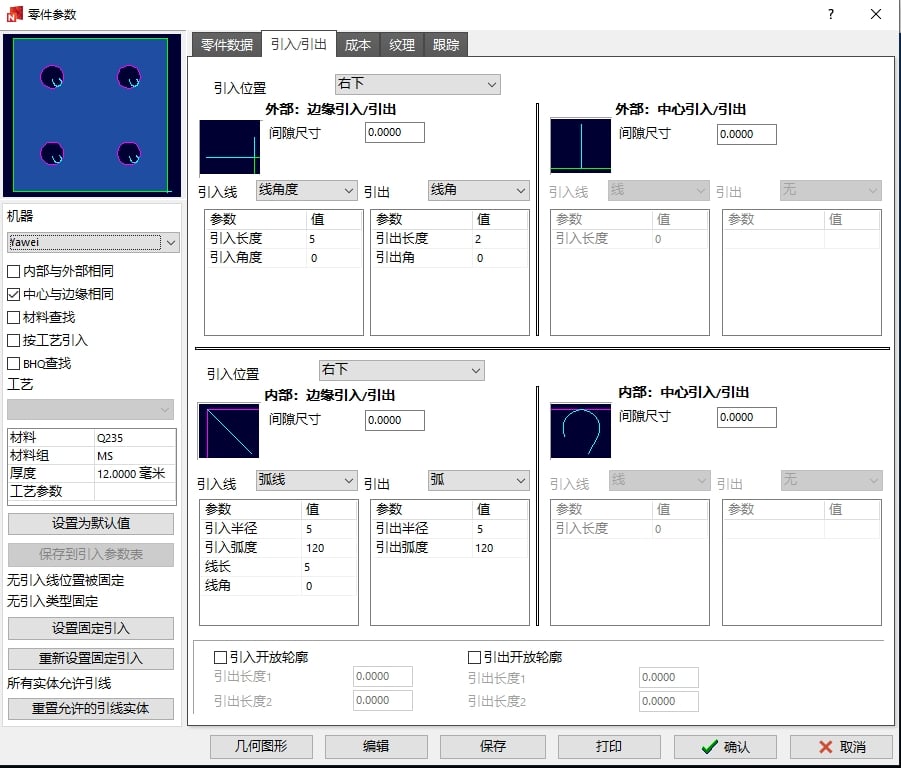

如果要使用或更改引线设置值，请勾选[材料查找]项，如下所示。

保存引线设定到参数表 #

您可以更改引线值和类型，然后单击[保存到引入参数表]以在查找表中备份配置这些更改。 下次创建具有相同机器、材料、厚度和工艺 （如果已选择） 的零件时，将引用这些值。
